电瓶车载式升降机

发布时间：2019-12-26

订购热线：0531-84227930

产品简介：

电瓶车载式升降机是集四轮移动与二轮牵引式于一身，采用汽车底盘做平台底架，利用汽车发动做动力，既可行驶又可驱动升降机。车载剪叉式升降机以小型货车（汽车）或电瓶车为载体，移动灵活迅速，操作简单，作业范围广。
电瓶车载式升降机采用剪式升降结构，剪叉结构采用优质矩形锰钢管制作，整体强度高，载重量大，升降稳定性好，广泛用于城建、油田、交通、市政、室外广告等行业。

产品特点：

(1)新型的全液压自行式专用底盘。研制的具有完全自主知识产权的自行式高空作业升降平台车，采用了机电液一体化、可靠性设计和计算机辅助设计等技术，成功地研制了一种全液压驱动、自行式专用底盘，突破了以往国内高空作业升降平台车只能采用汽车或起重机底盘改装设计的限制。

(2)带载行驶、作业稳定性好。底盘结构突破了传统的设计理论和方法，通过优化上车平台总体布局与载荷分布，减少了重心偏移。采用独特的大角度后仰式铰点结构，合理设置多种配重模块，有效地平衡了工作力矩。采用H型变截面复合箱梁剐性车架和高负荷实心橡胶轮胎，增加了底盘整体刚度，保证了整机行驶、作业过程的稳定性，实现了高空作业升降平台车带载行驶的功能。

(3)多功能、多用途的作业装置。通过大臂前端托架，可以快速安装举升装置或载人平台，实现物料举升、起重吊装和载人高空作业等功能，同时为扩展作业装置以及各种工作装置的快速切换提供了接口。

(4)独特的三维旋转托举装置。设计的三维旋转托举装置，既能够自动保持被举升物料的姿态，又可以实现举升物料在空间内任意高度、任意位置和任意方向的调整要求，速度控制精确灵敏，微动性能好，满足了大型洞库内高空作业与通风管道安装的要求。

工作装置：

工作装置由回转台、工作臂架、伸缩软链等组成。回转台通过回转支承安装在车架上，由回转机构驱动，可实现360。全回转。回转机构包括行星减速机、常闭式制动器、液压马达等构成，与回转支承采用外啮合传动方式。

工作臂架与回转台连接，为3级伸缩臂式结构，臂架采用四边形圆角截面，各工作臂间采用尼龙滑块导向。伸缩油缸直接推动第二节臂，第三节臂在链条伸缩机构的作用下和第二节臂同步伸缩。臂架由变幅油缸推动进行变幅，所有铰接点均采用自润滑轴承，降低保养要求，所有需要润滑的点都设有加油口，可以方便地进行保养。为方便维修保养，所有油缸、管路外置，管路和电缆均有保护拖链。

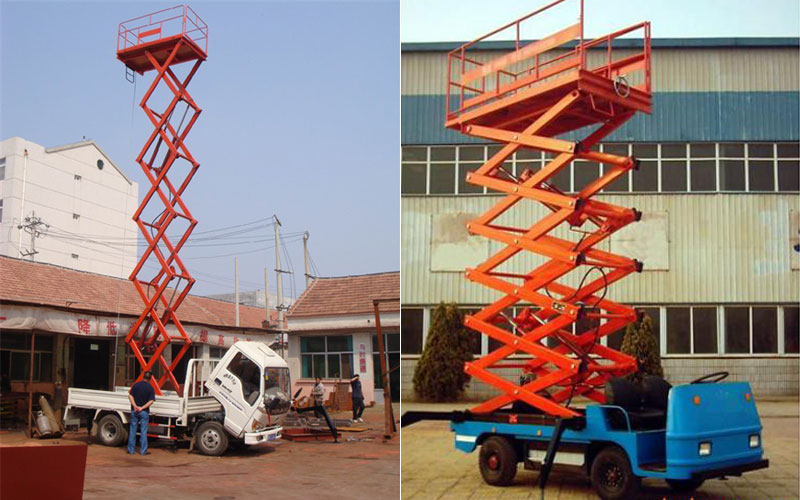

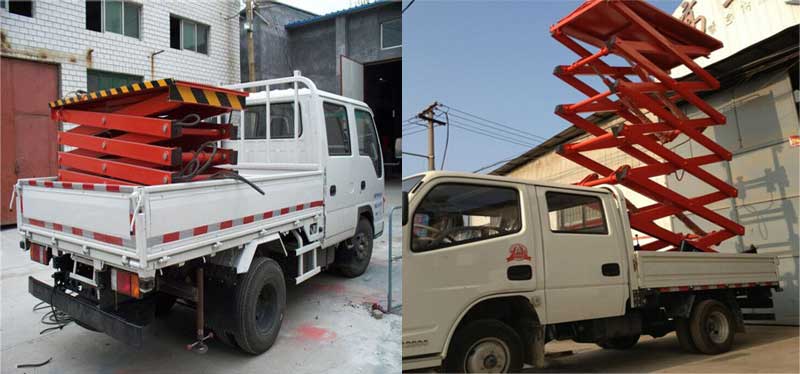

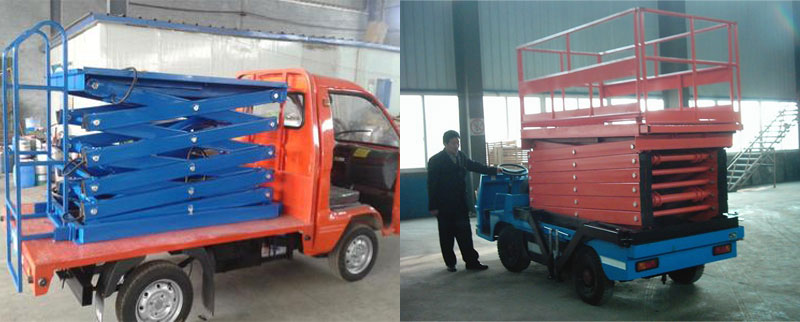

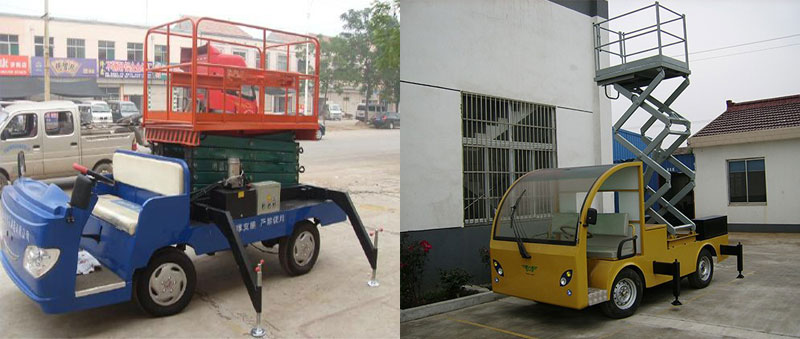

产品图片：
